Hauptmontageplatz

Der Hublift, der angestrebt wird, ist ein von der Firma Bastian industrial handling GmbH angebotenes System, welches unter dem Namen ProfiLift vertrieben wird. Dieser ProfiLift wird in verschiedenen Größen und Spezifikationen angeboten, auch Sonderfertigungen sind möglich. Durch die Kontaktaufnahme mit dem Hersteller dieser Systeme, wird der Projektgruppe eine Vorführung des Systems im eigenen Hause angeboten.

Durch die Vorführung und die neu gewonnenen Eindrücke kann sich die Projektgruppe sofort mit dem Vertreter über die technische Machbarkeit des geplanten Systems auseinandersetzen.

Die Anforderungen der Projektgruppe an den Hublift lauten wie folgt:

• Einseitige Hubgabel für eine Sonderpalette

• Drehfunktion der Anlage und 90° arretierbar

• Ca. 850mm Hub

• Gerätehöhe unter 1.300mm

• Hubgewicht 350kg

• Elektrischer Antrieb

• Löcher für Pinolentisch in der Hubgabel

• SPS Steuerung

Diese Anforderungen werden dann vom Hersteller in einem Layout Plan umgesetzt.

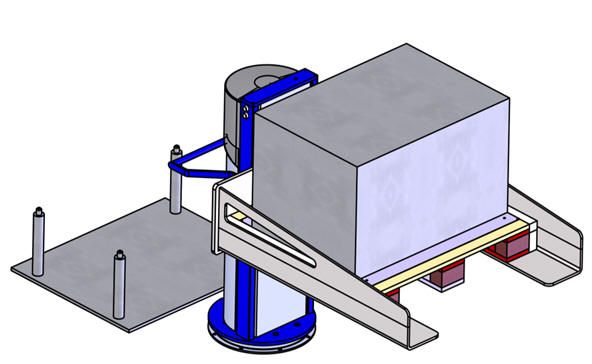

Bild vom Hublift in einer 3D Ansicht.



bastian industrial handling GmbH
