  Aufgabenstellung der Projektarbeit

  Thema:
Entwicklung und Konstruktion einer Schleifvorrichtung für die Laufringe eines Drehrohrofens.

Problemstellung:
Ofenzylinder eines Drehrohrofens ist in Laufringen gelagert. Jeder Laufring stützt sich auf 2 Laufrollen ab (siehe Bild 1). Die Laufringdurchmesser und die Laufringbreite sind von Ofen zu Ofen individuell an die vom Kunden gewünschten Abmessungen angepasst. Durch betriebsbedingte Schäden, mit den entsprechenden Materialaufschiebungen und Reparaturschweißungen, können die Laufflächen, im Besonderen die Laufflächen der Laufringe, lokal uneben sein (siehe Bild2). Diese Störstellen auf den Laufflächen verursachen ei­nen unruhigen Ofenlauf. Beim Überrollen der schadhaften Bereiche mit den Laufrollen ent­ste­hen Stöße zwischen Laufring und Laufrolle, die den Ofenantrieb aber auch den gesamten Ofen erschüttern und zu Schäden am Ofen führen können.Um die Betriebssicherheit des Ofens nicht zu gefährden, müssen die Laufringe repariert und anschließend geschliffen werden. Hierfür wird heute ein Schleifgerät eingesetzt, das die Lauf­flächen bei drehendem Ofen komplett schleift. Dieses Schleifgerät hat den Nachteil, dass die auch bei örtlich sehr be­grenzten Schäden die gesamte Lauffläche geschliffen wird, was mit ei­nem hohen Aufwand verbunden ist. Abhängig vom Schadensbild aber auch von der verfügbaren Zeit ist es in Einzelfällen ausrei­chend, die Laufflächen nur im Bereich des Schadens zu schleifen



Ofenzylinder und die Laufringe
Schäden an der Laufringfläche

  Aufgabe:
Im Rahmen der Entwicklungsaufgabe soll eine Halterung und eine Führung für ein handels­üb­liches Schleifgerät entwickelt und konstruiert werden. Mit dem Schleifgerät sollen die schad­haften Bereiche (Störstelle) bei stehendem Ofen geschliffen werden. Das Schleifgerät wird parallel zu der Laufringfläche geführt, wobei nur die erhöhten Stellen bearbeitet werden. Bei der Entwicklung der Halterung ist zu beachten, dass die entstehende Schleifvorrichtung bei ge­ringem Industriestand international zu fertigen ist. Die Montage auf dem Ofen soll von ei­nem ungelernten Mitarbeiter nach einer Anweisung eines Polysius- Technikers in ca. 5 Stun­den er­ledigt werden. Es soll ein handelsübliches Schleifgerät eingesetzt werden. Die Kosten spielen eine untergeordnete Rolle.

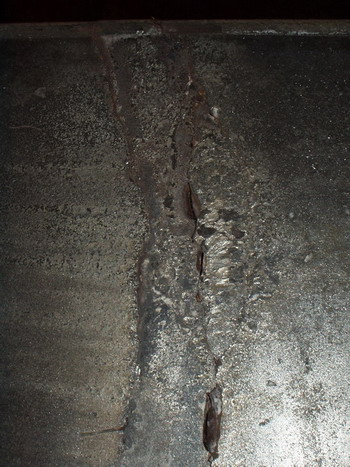

Schäden auf dem Laufring
