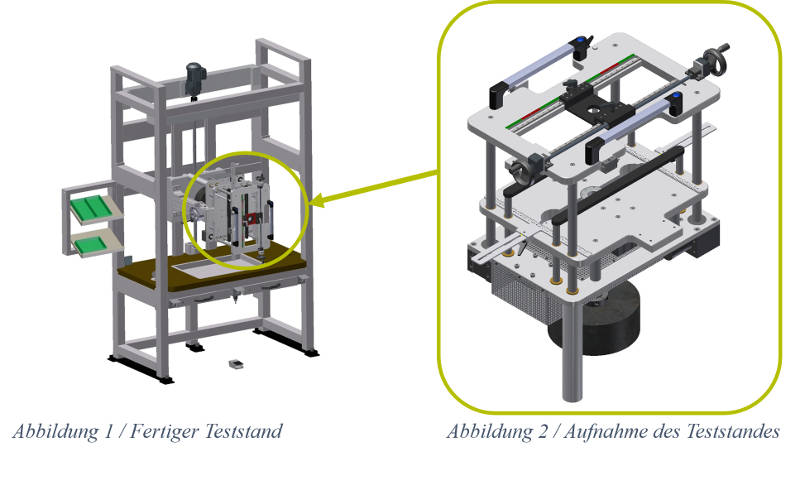

 Die Konstruktion der Aufnahme beruht auf ein Vier-Säulen-Prinzip:
- ein möglicher weiterer Einzelteststand kann gefertigt werden
- starres Konzept (Bestätigt durch Berechnungen)
- 180° Schwenkung der Aufnahme
- Verstellbare Achsen (X, Y, Z)
- Aufnahme der geforderten Vorschubkräfte und Drehmomente möglich
- die geforderten Verriegelungstypen TL/QT, CC, TPL können getestet werden
- Einspannen verschiedenster Bohrmaterialien (Stacks) bis 400 x400 mm realisierbar
- Stand-Off von 0 bis 200 mm (Distanz-Bereich zwischen Verriegelungsschnittstelle und Werkstück)
- Millimetergenaue Fixierung der Teststreifen
- Verstellbare Arbeitshöhe

Die Aufnahme wird an einem bereits vorhandenen Grundgestell eingesetzt,
an dem auch Veränderungen durchgeführt werden mussten.

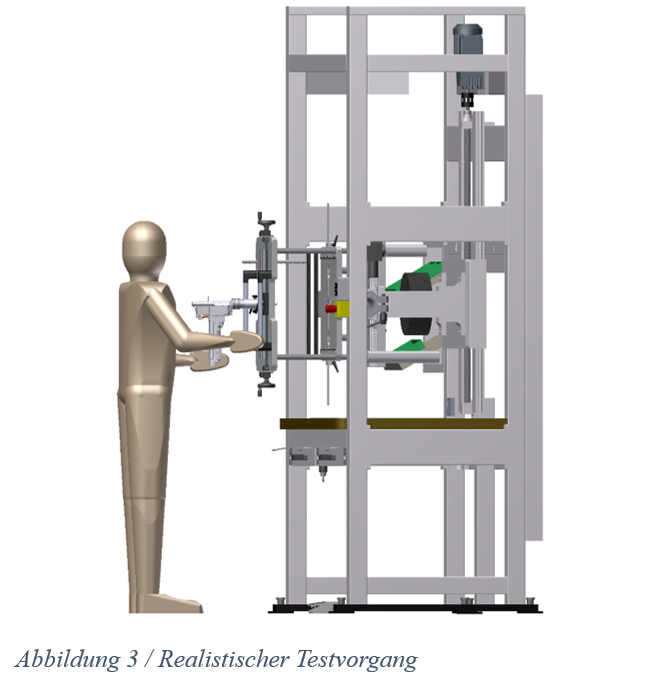

Die folgende Abbildung 3 stellt einen Mitarbeiter am Teststand dar:
