Konzept

Nach eingehender Betrachtung alle Vor- und Nachteile und der Ergebnisse von zwei Besprechungen mit unserem Projektbetreuern , haben wir beschlossen die Konstruktion der Montagevorrichtung mit Transportrahmen, horizontal drehbar, auszuarbeiten.

Die anpassbare Arbeitshöhe, die vorteilhaftere Drehmöglichkeit, sowie, der im Vergleich zu den anderen Konzepten integrierte Transportrahmen, gewährleistet die optimale Umsetzung der Forderungen aus dem Lastenheft.

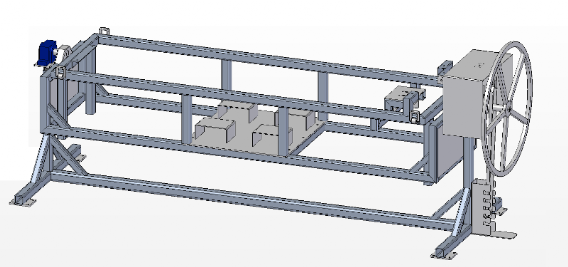

Bei dem Konzept der Montagevorrichtung mit Transportrahmen, ist es möglich diesen horizontal mit Hilfe eines Handrades zu drehen, da auch hier die Drehachse den Schwerpunkten der Füllmodule angepasst wurde.


In dieser Konstruktion wird das zu montierende Füllmodul auf den Transportrahmen mit Hilfe eines Kranes aufgelegt und an sechs Befestigungspunkten mittels Schaftschrauben fixiert.


Der Transportrahmen hat eine Gabelstapler,- und Elektrohubwagenaufnahme. So ist es möglich das fertiggestellte Füllmodul ohne größeren Aufwand für den innerbetrieblichen Transport bereitzustellen.
