Königslösung

Baugruppe "Support"

Der Support wurde in erster Linie für die Aufnahme

von zwei Spindelmotoren zum Antrieb von Schleif-

scheiben, sowie die Anbindung einer Vorschubein-

heit samt Antriebsmotor konstruiert.

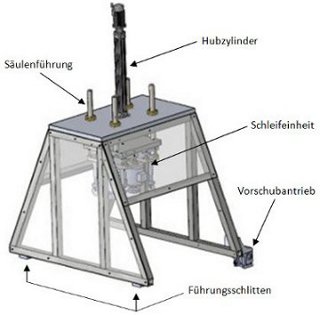

Das Rahmengestell des Supports ist eine Schweiß-

konstruktion aus Vierkant-Hohlprofilstahl. Obersei-

tig ist eine Aluminiumplatte mit eingebrachter Säu-

lenführung zur Höhenverstellung der Schleifeinheit

montiert. Der Hubzylinder ist auf der Aluminium-

platte verschraubt und mit der Aufnahmeplatte der

Schleifeinheit verbunden und kann diese, durch die

Führungssäulen geführt, in der Höhe positionieren.

Vorderseitig wird der Support über zwei Führungs-

schlitten, die auf einer Führungsschiene laufen, ge-

führt. Auf der Rückseite befindet sich zusätzlich

eine Zahnstangenführung, über die der Support ebenfalls geführt wird. Hier wird auch über das von der Vorschub-

einheit angetriebene Antriebsritzel die Vorschubbewegung erzeugt. Zum Schutz des Mitarbeiters vor Verletzungen

ist der Support an den Seitenteilen vollständig und in Vorschubrichtung weitestgehend mit Makrolon (bruchfeste

Sicherheitsscheiben aus Kunststoff) verkleidet. Im Bereich der Zahnstangenführung werden die gefährlichen Stellen

durch ein Schutzblech abgedeckt.

Zum Ausgleich eventueller Trägerunebenheiten sind

die beiden Schleifeinheiten unter den Führungsplatten

montiert. Die Führungsplatten sind über eine Säulen-

führung mit den Halteplatten verbunden und werden

durch Federdruck in Werkstückrichtung auf Druck ge-

halten. Die Abstandsplatte ist mit dem Hubzylinder ver-

bunden und somit in der Höhe positionierbar. Die

Schleifeinheiten können durch eine T-Nutenführung

auf verschiedene Schweißnahtabstände eingestellt

werden.

Die federnd gelagerte Schleifeinheit wird in der Höhe

durch die Tastrollen immer parallelen zur Werkstück-

oberfläche geführt. Die hierdurch automatisch erfol-

gende Höhenanpassung des Werkzeuges gewährleistet

eine gleichmäßige Schnitttiefe und ein sauberes Schliff-

bild. Die Schnitttiefe kann über die Justierschrauben

eingestellt werden, die die Tastrollen in der Höhe

positionieren.
