Lösung

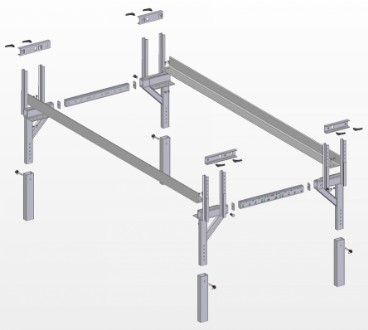

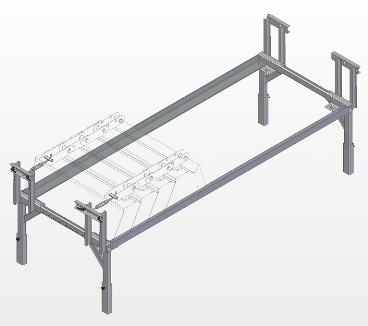

Der Aufbau der Vorrichtung besteht im Wesentlichen aus zwei Seitenteilen, die in ihrer Breite und Höhe jeweils durch einen Teleskopauszug mit Lochraster verstellbar sind. Um später die Ketten spannen zu können, sind an den Seitenteilen noch 4 Stahlprofile verschweißt, die zur Aufnahme eines U-Profils dienen, sowie den nötigen Widerstand beim Spannen der Kette bieten (siehe Bild). Dieses U-Profil ist höhenverstellbar, sodass jede beliebige Zellenhöhe abgefangen werden kann. Die Höhenverstellung wurde mittels sogenannter Halteklammern so gesichert, dass das U-Profil über den Flansch der vier I-Träger geführt werden und nicht herabfallen kann. Die Verstellung erfolgt händisch und wird durch zwei Feststellhebel gesichert. Je nach Zellenbreite befinden sich in dem U-Profil mehrere Langlöcher, worin später die Spannschlösser befestigt werden (siehe Bild). Um die beiden Seitenteile später mit den Längsträgern verbinden zu können, gibt es an den gegenüberliegenden Seiten zwei L-Profile, die als Auflager für die Längsträger dienen. In diesen Auflagern sind ebenfalls Bohrungen, um die Vorrichtung bis auf die kleinste Zellenbreite von 500 mm einstellen zu können. Die Längsträger werden letztlich mit acht Senkschrauben und Muttern mit den zwei Seitenteilen verbunden.
