Vergleich interner und externer Teilefertigungskosten zwecks Investitionsentscheidung und Gestaltung eines neuen Presswerks.

Ergebnis

Pressenkonzepte

Frontblendenpresse

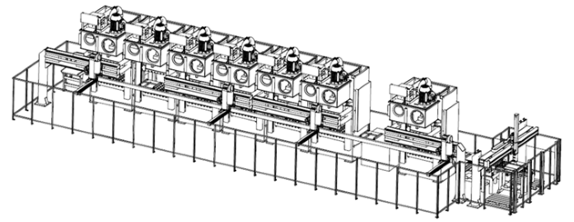

Die Frontblendenpresse besteht aus sieben hintereinander aufgebauten Pressen und einer Entgratstation wie unten im Bild 1 dargestellt. Die Grundfläche einschließlich des Sicherheitszauns beträgt ca. 24m x 6,5m. Rechts befindet sich die Materialzufuhr und links das Förderband zum Abtransport der Fertigteile. Zwischen der ersten und zweiten Presse ist eine Entgratestation integriert. Mit dieser Presse werden ausschließlich Frontrahmen abgepresst, lediglich die Varianten können verändert werden. Mit Hilfe von Greifern werden die Werkstücke von einem Arbeitsgang zum anderen weitergegeben.

Multipresse

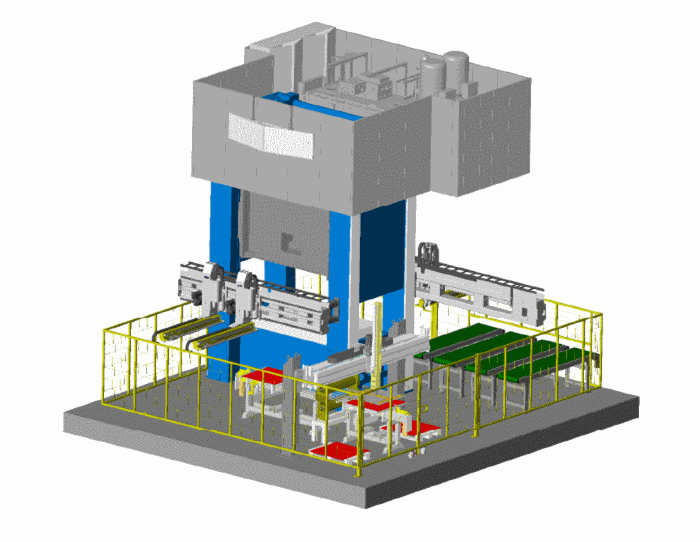

Die Multipresse besteht aus einer einzelnen Presse mit großem Pressentisch (Bild 2). Die Grundfläche einschließlich des Sicherheitszauns beträgt ca. 11m x 12,8m. Vorne wird das Rohmaterial mittels Greifer zugeführt. Der Pressentisch kann je nach Bedarf mit einem oder mehreren Werkzeugen ausgestattet werden. Zudem kann während der Produktion der zweite Pressentisch für das nächste Produkt gerüstet werden. Dadurch verkürzt sich die Werkzeug-wechselzeit auf ca. 15min. Hinter der Presse befinden sich mehrere Transportbänder, auf denen die unterschiedlichen Produkte abgelegt werden können.

Zweipressensystem

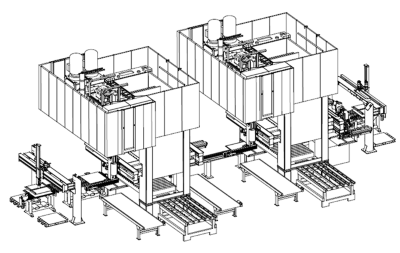

Das Pressensystem besteht aus zwei identischen Einzelpressen (Bild 3). Die Grundfläche beträgt einschließlich des Sicherheitszauns ca. 27,8m x 10,8m. Mit diesem System ist es möglich das gesamte Teilespektrum abzupressen. Die Pressen können einzeln oder im Verbund betrieben werden. Je nach Produkt kann die Materialzufuhr für jede Presse einzeln von links oder rechts erfolgen, oder für beide Pressen zusammen von einer Seite. Jede der einzelnen Pressen besitzt einen zweiten Werkzeugtisch, der während der Produktion für das nächste Produkt gerüstet werden kann. Wie bei der Multipresse, beträgt die Werkzeugwechselzeit auch hier 15min.

Layouts

Aufgrund der Ergebnisse aus der Bewertung der Kombinationsvariante wurde entschlossen ein Layout mit dem Zweipressensystem und ein Layout mit der Kombination aus Front- und Multipresse anzufertigen.

Layout Zweipressensystem

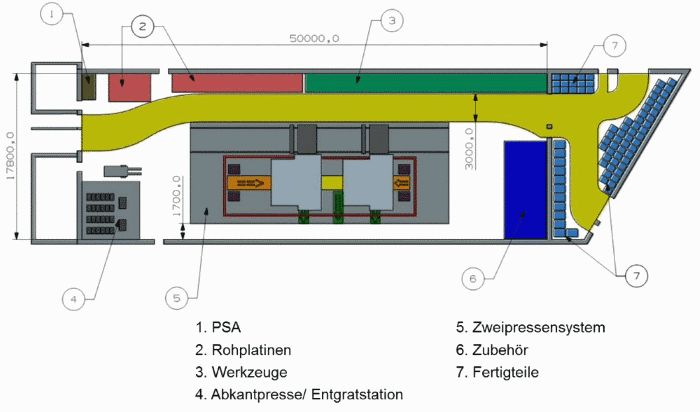

Bei der Erstellung des Layouts wurde auf den nötigen Sicherheitsabstand von mindestens 1m zur Wand und auf die Zugänglichkeit der Pressen bei Reparatur- oder Wartungsarbeiten geachtet. Zudem wurden Werkzeug- und Rohteillager gegenüber der Presse platziert um kurze Verfahrwege zu gewährleisten. Die Fertigteile befinden sich rechts neben der Halle, um eine störungsfreie Produktion zu gewährleisten. (Bild 4).

Layout Frontblendenpresse und Multipresse

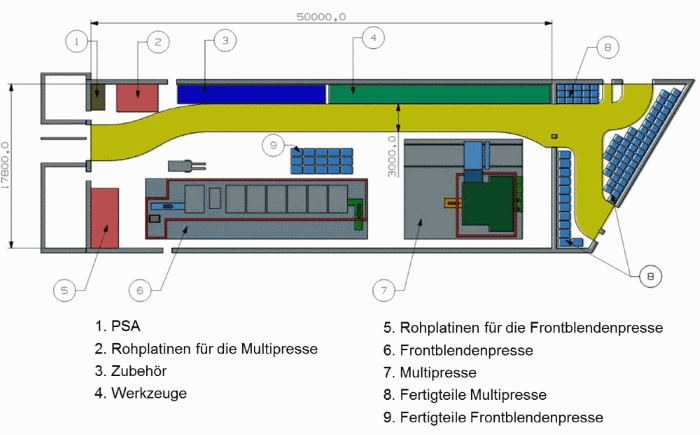

Bei der Erstellung des Layouts wurde auf den nötigen Sicherheitsabstand von mindestens 1m zur Wand und auf die Zugänglichkeit der Pressen bei Reparatur- oder Wartungsarbeiten geachtet. Zudem wurden Werkzeug- und Rohteillager gegenüber der Presse platziert um kurze Verfahrwege zu gewährleisten. Um eine störungsfreie Produktion sicherzustellen, wurden die Fertigteile der Multipresse rechts neben der Halle platziert. Aus demselben Grund wurden die Fertigteile der Frontrahmenpresse in der Nähe des linken Ausgangs platziert (Bild 5).

Make-or-Buy

Bei der externen Fertigung wären die Teilekosten doppelt so hoch wie bei der internen Fertigung.

Entscheidung

Die Make-or-Buy-Entscheidung hat ergeben, dass sich bei externer Fertigung jährlich doppelt so hohe Mehrkosten im Vergleich zur internen Fertigung ergeben würden. Aus diesem Grund hat sich die Projektgruppe für eine Neuinvestition in Pressen entschieden. Zudem haben die Ergebnisse des Paarvergleichs und der Bewertung der Pressenvarianten gezeigt, dass die zweite Layoutvariante zu favorisieren ist. Zu erwähnen ist auch, dass dadurch das vorhandene Know-How im Hause bleibt.
