Ergebnis

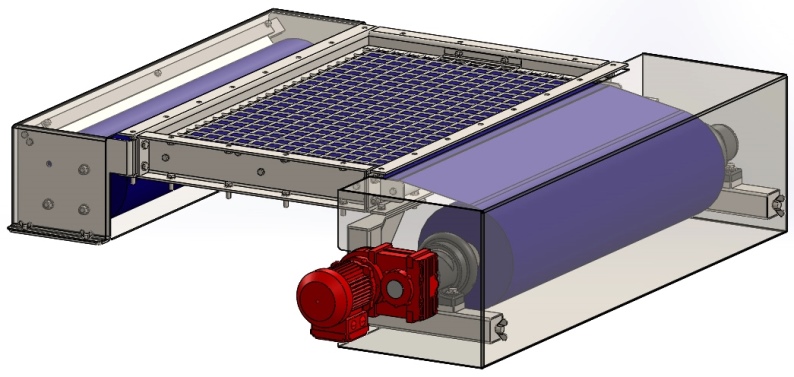

Die ausgearbeitete favorisierte Lösung und die Montage der einzelnen Komponenten werden im Folgenden veranschaulicht. Zur besseren Ansicht sind die Schutzgehäuse transparent dargestellt. Das konstruierte Filterelement besteht aus einer Rahmenkonstruktion mit Wellgitter, dem Abstreifer zur Abreinigung des Filtervlieses, der Rollenaufnahme und -lagerung sowie dem Nachlaufschutz auf der Abtriebsseite und der Spannwelle, die antriebsseitig in Klapplagern gelagert ist. Der Antrieb erfolgt über einen Flachgetriebemotor, der an das Wellenende des Klapplagers angebunden ist.
