Projektarbeit
| Aufgabenstellung der Firma
Christian Pfeiffer Maschinenfabrik GmbH Der momentane Entwicklungsstand der Übertragtrennwand in einer Zementmühle soll mittels CAD in 3D konstruiert werden, denn 3-dimensionale Volumenmodelle erleichtern weitere konstruktive Arbeiten im Gegensatz zu 2-dimensionalen Zeichnungen Ziel der Projektarbeit ist es, eine Materialstromregelung für die Übertragtrennwand zu entwickeln, der einen ausreichenden Gasstrom gewährleistet und das Mahlgut getrennt von dem Gasstrom in die zweite Kammer übertragen wird. Ein so geänderter Materialfluss direkt hinter die Trennwand ermöglicht einen optimierten Mahlprozess. Das Ergebnis wäre ein durchgehend konstantes Mahlbett für eine höhere Mühleneffizienz und eine Reduzierung des Verschleißes von Mahlkörpern und Mühleneinbauten Dies erfordert eine Umleitung des Gasstroms und / oder des Materialflusses, wobei keine konstruktiven Elemente über die äußerste Kante der Trennwand hinausragen dürfen. Sie würden durch die Mahlkugeln verformt bzw. zerstört werden. Die Optimierung kann also nur über eine Änderung innerhalb des Innenrings erfolgen. Da aus verfahrenstechnischer Sicht eine
Regelung des Materialflusses in einer Trennwand gefordert wird, soll die
momentane Schieberregelung optimiert werden. Gefordert wird eine definiert regelbare
Durchflussmenge. Da ein Prototypenbau in Originalgröße sehr
kostenintensiv ist, wird zur Verifizierung Der Gasstrom kann nur bedingt simuliert
werden, da in der Praxis Gastemperaturen von max. 120 °C herrschen. Alle benötigten Parameter wie z.B. Mühlendrehzahl,
Volumenstrom, Antriebsleistung sind zu errechnen bzw. zu erstellen. Die
Vorgehensweise von der Lösungsfindung bis hin zur Dokumentation soll in
Anlehnung an die VDI 2222 durchgeführt werden. Bei der gesamten Konstruktion
muss der Bezug zur Werksnorm und zu Qualitätsplänen von CPB hergestellt
werden, sowie die Fertigungsmöglichkeiten und Standardkomponenten und -teile
optimal in den Konstruktionsprozess eingebunden werden. Die gesamten Konstruktionsunterlagen der Projektarbeit
sollen fertigungsgerecht inkl. Zeichnungen und Stücklisten dokumentiert werden. Über den
neu entwickelten Innenring soll ein Datenblatt erstellt werden, indem alle
Fakten über die Übertragtrennwand (z.B. Leistung, Abmaße, ...) enthalten
sind. Dieses Datenblatt stellt somit allen Mitarbeitern im Hause die benötigten
Informationen über die (im Durchmesser unterschiedlichen) Trennwände zur Verfügung. Zum
erstellten Modell soll eine Betriebsanleitung geschrieben werden, um die
Funktionen der Mühle kennen zu lernen und seine bestimmungsgemäßen
Simulationsmöglichkeiten zu nutzen. Randbedingungen und technische Daten der Übertragtrennwand

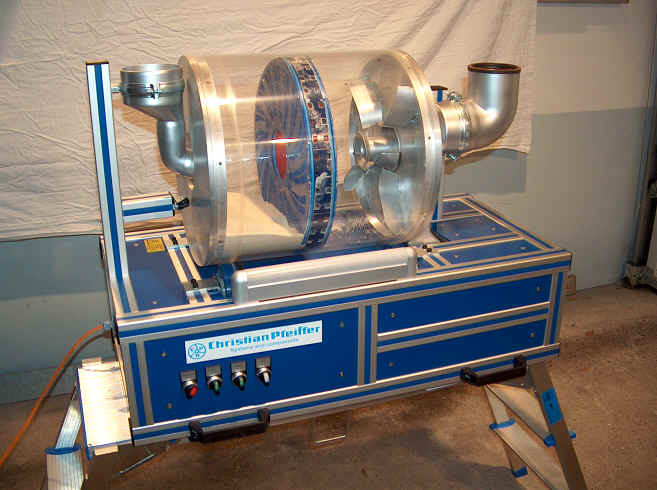

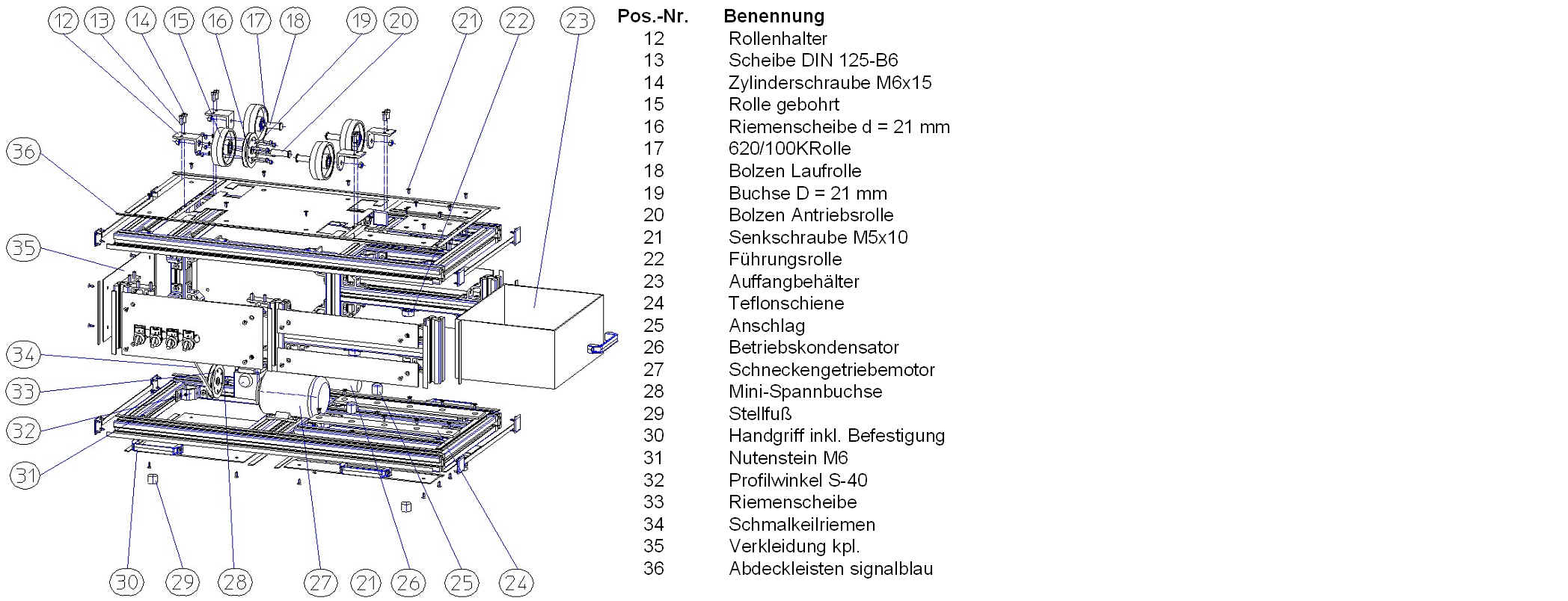

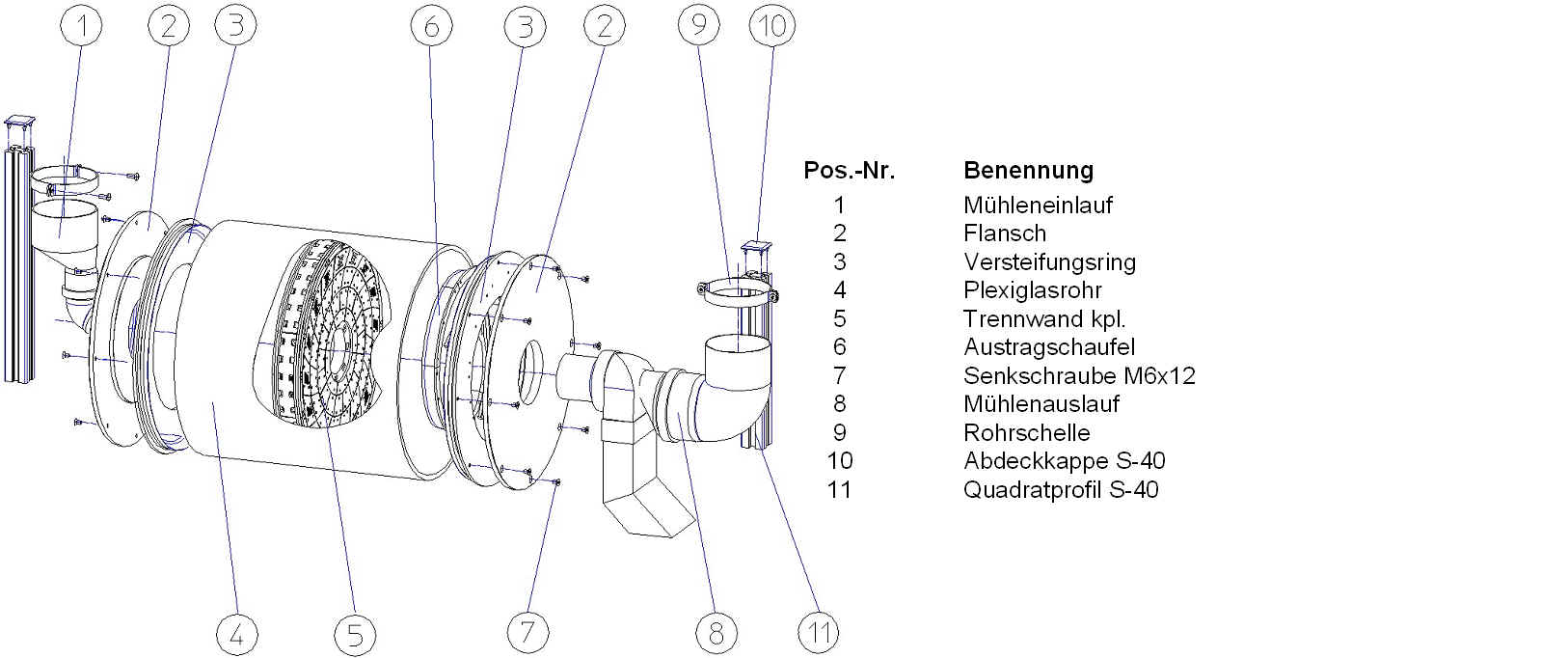

Monoblock® sind detailliert in der Anforderungsliste aufgeführt. Die von uns erarbeitete Lösung:
|
